一、用途、適用范圍:
避雷器動作及泄漏電流監測器(以下簡稱監測器)是用來顯示氧化鋅避雷器泄漏電流和記錄其動作次數,監測避雷器運行狀態的一種裝置。通過監測避雷的運行狀態來反映避雷器運行中如受潮等不良狀況,防止事故發生,從而提高電力系統運行的可靠性。主要適用于35KV以上電壓等級。
二、正常使用條件:
1、適用于戶內、外;
2、環境溫度不高于+40℃,不低于—40℃;
3、海拔高度不超過2000m;
4、電源頻率不小于48Hz,不超過62Hz;
5、適用于有劇烈震動和沖擊的場所。
三、主要技術參數見表:
型 號 |
JCQ-10/800 |
JCQ-20/2000 |
工廠代號 |
62756A |
62856A |
適用范圍 kV |
35-220 |
330-500 |
標稱放電電流(8/20us) kA |
10 |
20 |
標稱放電電流殘壓kV(不大于) |
3 |
3 |
電流測量量程 mA |
3 |
5 |
電流表測量精度 級 |
3 |
3 |
下限動作電流 A |
50 |
50 |
2ms方波電流耐受 A |
1000 |
2000 |
(4/10 us)大電流沖擊耐受 kA |
100 |
100 |
產品重量 kg |
2.3 |
2.5 | |
|
四、主要結構:

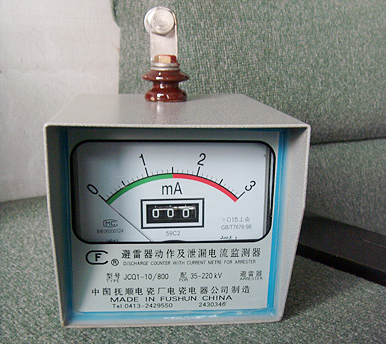

該產品外形為方形,電流表與記數器組合成一體,不僅外形美觀而且使內部結構穩固,從而減少由于震動、撞擊等造成對內部元件的損壞。
外殼采用不銹鋼材料,有很強的耐腐蝕能力且屏蔽效果良好,抑制了外界磁場的干擾,減少了分布電容電流的影響,運行電流測量準確。
五、安裝、驗收、維護與保養:
1、監測器在安裝使用前,應存放于清潔干燥的房間內,不得受到腐蝕性氣體或液體的侵蝕。
2、監測器的安裝高度位置應便于觀看,安裝時用軟電纜將監測器的高壓端子與避雷器的接地端子相連,接地線應接在監測器的2-ф13安裝孔處。
3、監測器在安裝過程中應注意避免震動、撞擊、磕碰等,以防破壞電流表和玻璃板。
4、檢查監測器的計數器時,可用波形8/20us,幅值50A的沖擊電流連續打10次,每次間隔1s,每次均應準確動作。

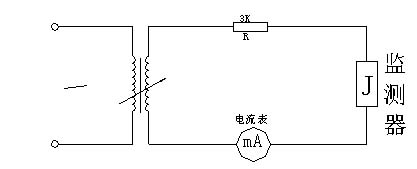

5、進行監測器電流表測量特性試驗時,在工頻電壓可調回路中,依次串聯接入一個阻值為3K的電阻、監測器、標準電流表(電流表的精度應高于監測器的測量精度)。校驗時從零逐漸增加電壓,從而驗證電流表的測量精度。(具體接線方法見圖1)
6、監測器在運行前,應在計數器所示的數字基礎上累積記錄避雷器的動作次數。監測器投入運行后,應觀察電流表是否有指示,各相的指示是否基本一致。在運行中如運行電壓有波動或天氣有變化(如下雨),電流表指示有少量變化是正常的,若發現電流表指示有明顯增加時,應考慮避雷器是否異常并及時處理。
7、帶電卸下監測器時,首先用臨時接地線將避雷器接地端接地,監測器重新裝好后,再將臨時接地線取消。
8、用戶嚴禁自已拆開監測器。

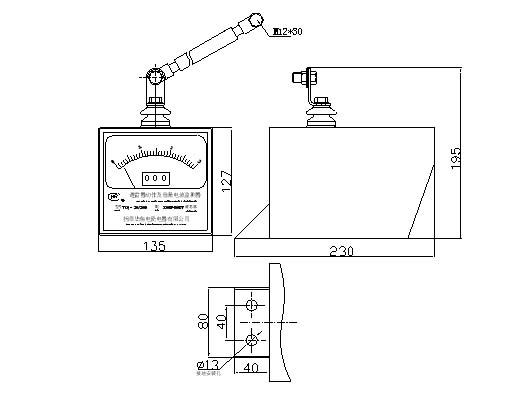

六、產品外形與安裝尺寸圖:
