本產品適用于交流50Hz,額定電壓35kv的輸電線和電壓互感受器的短路和過載保護。
熔斷特性
0.5A在0.61.8A范圍內,1分鐘熔斷。
2-7.5A 1小時內熔斷電流暫不規定。
10A在電流為額定電流2倍時,1小時內熔斷
基本參數
產品型號 |
額定電壓KV |
額定電流 A |
三相斷流容量MVA |
重量kg |
備注 |
RW10-35/3.5 |
35 |
0.5 |
2000 |
19 |
保護電壓互感器 |
RW10-35/2 |
35 |
2 |
600 |
19 |
保護電力線路用 |
RW10-35/3 |
35 |
3 |
600 |
19 |
保護電力線路用 |
RW10-35/5 |
35 |
5 |
600 |
19 |
保護電力線路用 |
RW10-35/7.5 |
35 |
7.5 |
600 |
19 |
保護電力線路用 |
RW10-35/10 |
35 |
10 |
600 |
19 |
保護電力線路用 |

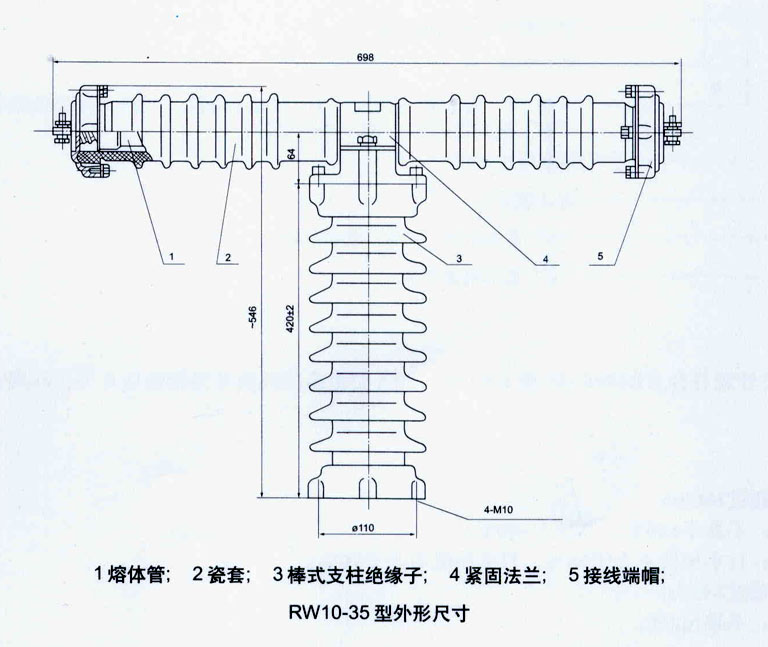

外型及安裝尺寸
我公司是生產6-35KV戶內外普通型及耐污型高壓隔離開關的國家定點企業。生產的戶內外高壓隔離開關結構合理、性能穩定、工藝先進、運行安全可靠。
產品用途
高壓隔離開關是一種沒有專門滅弧裝置的高壓開關設備,在分閘狀態有明顯可見的斷口,在合閘狀態能可靠地通過正常工作電流和短路故障電流,可供高壓電氣設備在無負載而有電壓的情況下分合電路之用,在線路檢修時可保證在隔離區域內安全地進行工作。
技術要求
高壓隔離開頭性能符合GB1985-80或GB1985-89《交流高壓隔離開頭和接地開頭》的規定。
正常使用條件
*海拔:不超過1000m
*環境溫度:不高于+40℃,不低于-40℃;
*相對濕度:日平均值不大于95%,月平均值不大于90%;
*風度:不超過34m/s;
*地震烈度;不超過8度;
