RN1型戶內高壓限流熔斷器
瀏覽:4972次 時間:2019年2月25日
本產品適用于輸電線路及電氣設備的短路和過載保護 。
基本參數
額定電壓 KV |
3 |
6 |
10 |
35 |
額定電流 A |
20 |
100 |
200 |
300 |
400 |
20 |
75 |
100 |
200 |
300 |
20 |
50 |
75 |
100 |
200 |
7.5 |
10 |
20 |
30 |
40 |
最大開斷電流 KA |
40 |
20 |
12 |
3.5 |
最小開斷電流 A |
無 |
1.3ln |
無 |
1.3ln |
無 |
1.3ln |
無 |
1.3ln |
三相最大斷流容量MVA |
200 |
開斷最大短路電流時最大電流峰值KA |
6.5 |
24.5 |
35 |
|
50 |
5.2 |
14 |
19 |
25 |
|
4.5 |
8.6 |
15.5 |
|
|
1.5 |
1.6 |
2.8 |
3.6 |
4.2 |
過電壓倍數 |
不超過2.5倍相電壓 |

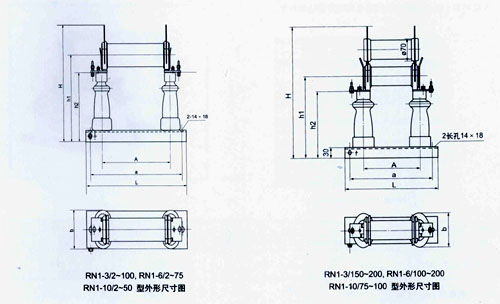

外型及安裝尺寸
產品型號 |
額定電壓kv |
額定電流A |
主要外型及安裝尺寸 |
管數 |
A |
a |
L |
h2 |
h1 |
H |
b |
RN1-3,6,10,35 |
3 |
2,3,5,7.5,10,15,20 |
220 |
400 |
450 |
150 |
190 |
221 |
80 |
單管 |
30,40,50,75,100 |
270 |
200 |
269 |
150,200 |
353 |
雙管 |
300,400 |
344 |
180 |
四管 |
6 |
2,3,5,7.5,10,15,20 |
320 |
500 |
550 |
190 |
221 |
80 |
單管 |
30,40,50,75 |
370 |
200 |
269 |
100,150,200 |
470 |
600 |
650 |
353 |
雙管 |
300, |
370 |
550 |
344 |
180 |
四管 |
10 |
2,3,5,7.5,10,15,20 |
420 |
650 |
190 |
221 |
80 |
單管 |
30,40,50 |
470 |
200 |
269 |
75,100 |
353 |
雙管 |
150,200 |
344 |
180 |
四管 |
35 |
7.5,10,15 |
620 |
825 |
870 |
410 |
465 |
604 |
132 |
單管 |
20,30,40 |
雙管 |
|
|
|
|
